SGI-71 3G-SDI單通道變換輸入卡
產品介紹

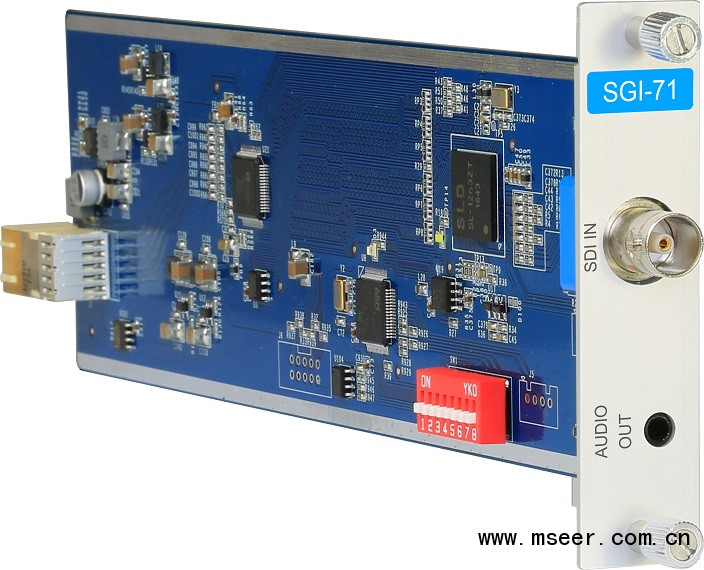

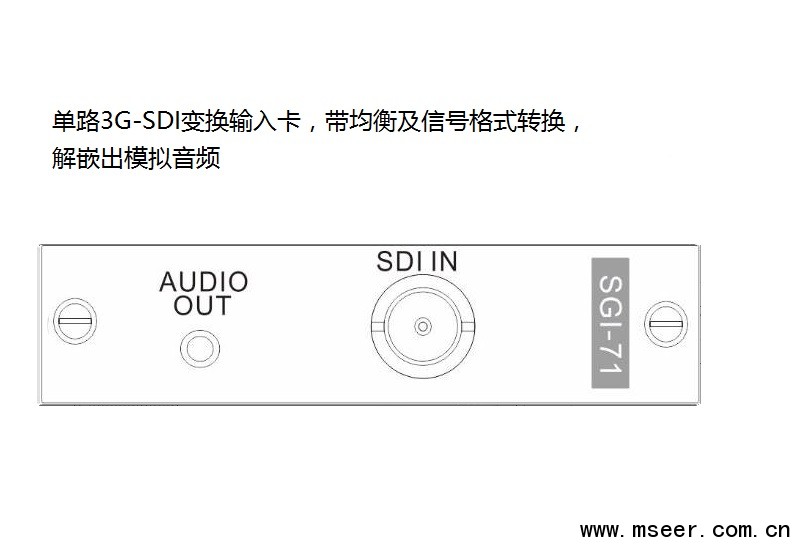

SGI-71 3G-SDI單通道變換輸入卡,配合SMD主機使用,采用獨立板卡設計,每塊卡支持1路3G-SDI輸入,帶均衡及信號格式轉換，解嵌出模擬音頻，支持最高1920x1080P60的數字高清圖像傳輸.
功能特性
支持1路3G-SDI輸入
相位抖動清除功能功能
支持圖像最高分辨率1920x1080P60
解嵌出模擬音頻
點對點硬件無壓縮實時轉換
傳輸距離100m*
對應型號為BELDEN1505A的數字高清線纜，其他線纜可能會低于這指標
技術指標
視頻參數
輸入分辨率：最高1920x1080P60
輸入信號幅度：800 mVp_p
輸入阻抗 75Ω
輸入數據速率：最高3Gbps
輸入接口：BNC
音頻特性
增率：0dB；
總諧波失真+噪聲：0.05% @ 1 kHz （額定電壓下）
頻率響應：20 Hz ~ 20 kHz;
共態抑制比（CMRR）：（CMRR） >75dB @: 20 Hz ~ 20 kHz
信號類型：立體聲，非平衡;
接口： 3.5mm耳機插孔
阻抗：<470Ω
